Документация к маршрутизатору Huawei NetEngine серии NE40E CR5I40DOCE86
Универсальный сервисный маршрутизатор CR5I40DOCE86 серии NE40E, являющийся сетевым продуктом высокого класса, обладает возможностью переадресации по линейной скорости, хорошо продуманным механизмом обеспечения качества обслуживания (QoS), мощными возможностями обработки услуг и отличной расширяемостью и обычно развертывается на границах магистральных сетей Интернет-протокола (IP), городских IP-сетей. Локальные сети (MANs), сети интернет-центров обработки данных (IDCs) и другие крупномасштабные IP-сети. Он может предоставлять комплексные услуги предприятиям, а также использоваться в качестве универсального периферийного устройства. Базовая конфигурация Huawei CR5I40DOCE86 NE40E-X16 включает в себя следующие функции:
1) Корпус NE40E-X16, 2 MPU, 4 SFU, 8 источников переменного тока
2) Коммутационная способность до 12,58 Тбит/с, скорость передачи данных до 5760 Мбит/с.
3) 1+1 резервная копия для SRU, 2+1 резервная копия для SFU
4) Линейная карта чрезвычайно большой емкости, Энергосберегающий дизайн, IPv6-совместимые решения, Расширенные возможности Metro Ethernet, Расширенные функции управления пользователями
5) Тип интерфейса: 100GE/40GE, 10G-LAN/WAN, GE/FE OC-192c/STM-64c POS, OC-48c/STM-16c POS, OC-12c/STM-4c POS, OC-3c/STM-1c POS, Канализированный STM-4, Канализированный OC-3/STM-1, OC-3c/STM-1c ATM, OC-12c/STM-4c ATM, E3/CT3 CE1/CT1 E1/T1
6) IPv4/IPv6, MPLS, QoS, многоадресная рассылка, безопасность, VPN, дополнительные сервисы
Краткие характеристики

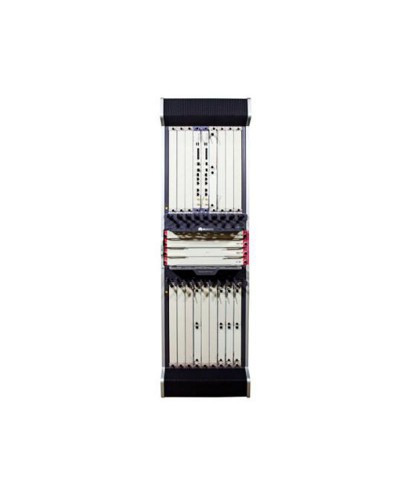

На рисунке 1 показан внешний вид маршрутизатора Huawei CR5I40DOCE86.
В таблице 1 приведены краткие характеристики.
| Код продукта | Маршрутизатор Huawei - CR5I40DOCE86 |
| Пропускная способность | 12,58 Тбит/с |
| Скорость передачи данных | 5 760 Мбит/с |
| Слоты MPU | 2 |
| Слоты SFU | 4 |
| Слоты для LPU | 16 |
| Прорезей для сервисных карт | Не более 48 |
| Размеры (Ш x Г x В) | 1420 мм x 442 мм x 650 мм (32U) |
Подробная информация о продукте

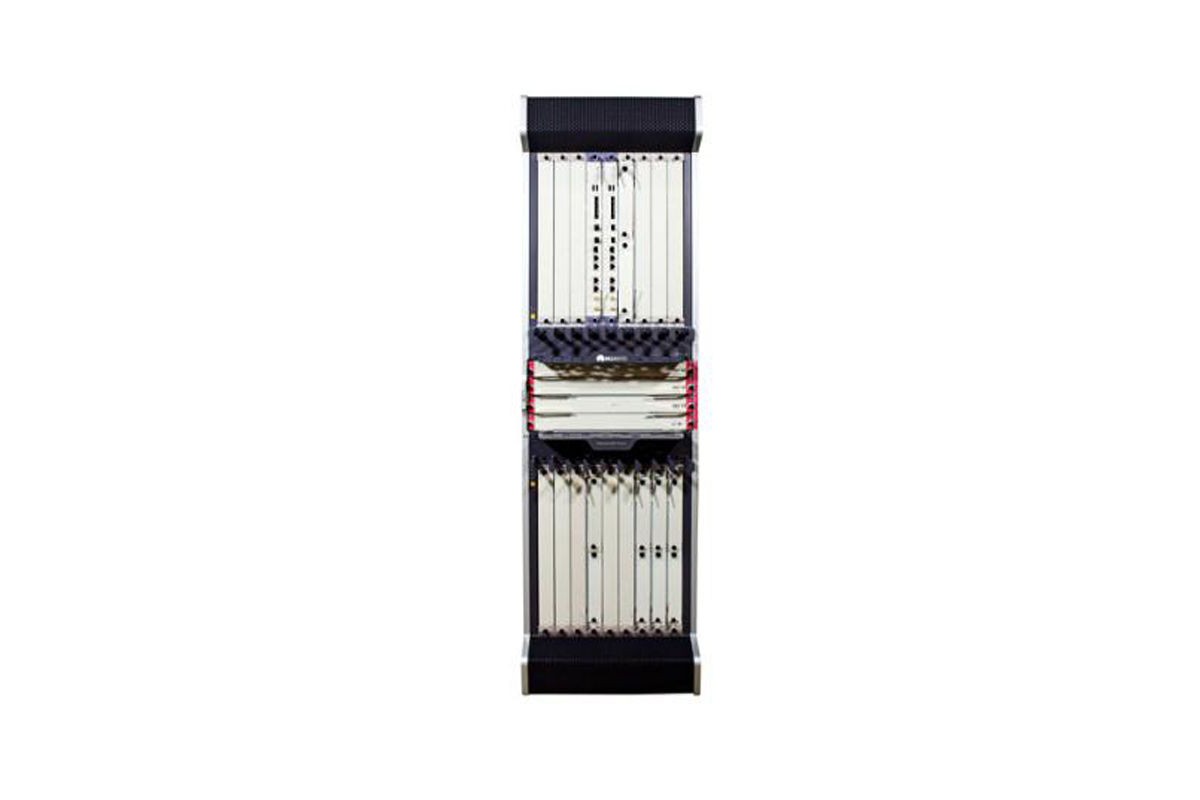

На рисунке 2 показана передняя панель маршрутизатора Huawei CR5I40DOCE86.
На рисунке 3 показана задняя панель маршрутизатора Huawei CR5I40DOCE86.
Оптический приемопередатчик
В таблице 2 приведены рекомендуемые элементы для маршрутизатора Huawei - CR5I40DOCE86.
| Модель | Описание |
| Оптический приемопередатчик FE-SFP | |
| SFP,100 М/155 М, многорежимный модуль (1310 нм, 2 км, LC) | |
| eSFP,100 М/155 М, Одномодовый модуль (1310 нм,15 км, LC) | |
| eSFP,FE, Одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический приемопередатчик GE-SFP | |
| SFP,GE,модуль электрического интерфейса (100 м,RJ45) | |
| eSFP,GE, Многорежимный модуль (850 нм,0,55км, LC) | |
| eSFP,GE,Одномодовый модуль (1310 нм,10 км,LC) | |
| eSFP,GE,Одномодовый модуль (1310 нм,40 км, LC) | |
| eSFP,GE,Одномодовый модуль (1550 нм,40 км,LC) | |
Сравните с аналогичными моделями
В таблице 3 показано сравнение между CR5I40DOCE86 и CR5P08BASA71.
| Модель | CR5I40DOCE86 | |
| Коммутационная способность | 12,58 Тбит/с | 7,08 Тбит/с |
| Производительность пересылки | 5 760 Мбит/с | 2 880 Мбит/с |
| Слоты MPU | 2 | 2 |
| Слоты SFU | 4 | 1 |
| Слоты для LPU | 16 | 8 |
| Слоты для сервисных карт | Максимум 48 | Максимум 32 |
| Размеры (Ш x Г x В) | 1420 мм x 442 мм x 650 мм (32U) | 620 мм x 442 мм x 650 мм (14U) |
Спецификация CR5I40DOCE86
Документация к универсальному сервисному маршрутизатору Huawei NetEngine40E
