Маршрутизатор Huawei NetEngine серии NE40E-X16 CR5P16BASA71
- 34 988.00$
-
Универсальный сервисный маршрутизатор Huawei NetEngine 40E серии NE40E-X16 CR5P16BASA71 базовой конфигурации включает в себя шасси NE40E-X16, 2 MPU, 4 SFU (200G), 8 источников питания переменного тока. NE40E может помочь упростить OAM и значительно сократить операционные расходы. Кроме того, интернет-провайдер может отслеживать состояние сети в режиме реального времени через NMS. Затем провайдер проверяет, соответствует ли пропускная способность сети условиям Соглашения об уровне обслуживания (SLA), подписанного с пользователями, и выявляет неисправности. Нет необходимости выполнять обнаружение на стороне пользователя, что значительно снижает затраты на обслуживание.
Маршрутизатор Huawi NE40E-X16 CR5P16BASA71 основан на усовершенствованной платформе Versatile Routing Platform (VRP), которая отличается надежностью, расширяемостью и ремонтопригодностью. Он поддерживает различные функции для удовлетворения требований к предоставлению нескольких сервисов, включая иерархическую службу виртуальной частной локальной сети (HVPLS), виртуальную выделенную линию (VLL), VPN уровня 2 (L2VPN), VPN уровня 3 (L3VPN), многоадресную VPN, 802.1Q-в-802.1Q (QinQ), виртуальную локальную сеть Отображение (VLAN), ретрансляция/отслеживание по протоколу динамической конфигурации хоста (DHCP), IPSec, NAT и GRE. NE40E поддерживает многоадресную рассылку, зависящую от конкретного источника, независимо от протокола (PIM-SSM), протокол членства в Интернет-группах версии 3 (IGMPv3) и привязку пользователя к MAC+IP+VLAN. С помощью высоконадежного MAN на базе NE40E интернет-провайдер может предоставлять услуги телевидения по протоколу Интернет (IPTV), семейные многопользовательские сервисы, услуги выделенной IP-линии, корпоративные услуги межсетевого подключения и корпоративные VPN-сервисы.
Краткие характеристики

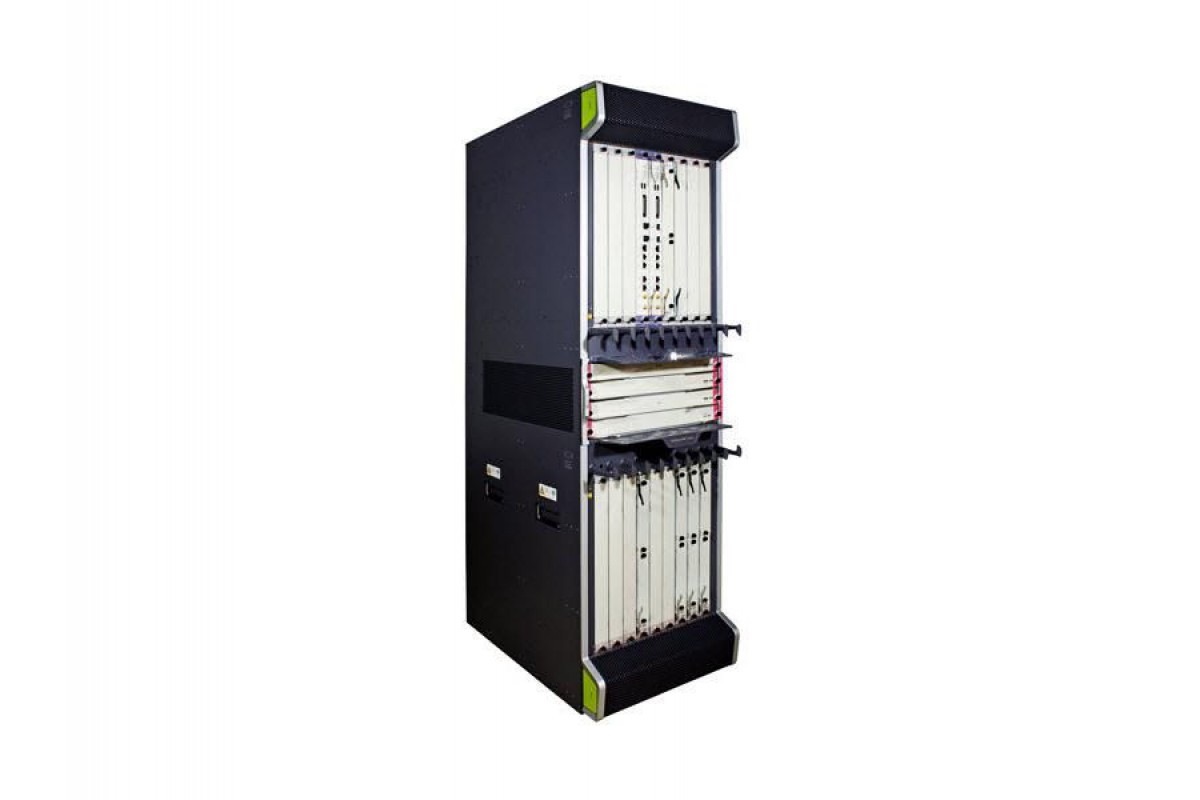

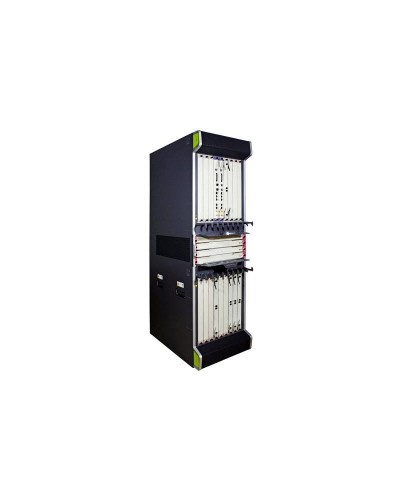

На рисунке 1 показан внешний вид маршрутизатора Huawei CR5P16BASA71.
В таблице 1 приведены краткие характеристики.
Код продукта | Маршрутизатор Huawei - CR5P16BASA71 |
Пропускная способность | 12,58 Тбит/с |
Скорость передачи данных | 5 760 Мбит/с |
Слоты MPU | 2 |
Слоты SFU | 4 |
Слоты для LPU | 16 |
Слотов для сервисных карт | Не более 48 |
Размеры (Ш x Г x В) | 1420 мм x 442 мм x 650 мм (32U) |
Подробная информация о продукте
На рисунке 2 показана передняя панель маршрутизатора Huawei CR5P16BASA71.
Примечание:
(1) | Вентиляционное отверстие для забора воздуха |
(2) | Слот для MPU |
(3) | Передний лоток для подключения кабеля |
(4) | Слот SFU |
(5) | Слот для LPU |
На рисунке 3 показана задняя панель маршрутизатора Huawei CR5P16BASA71.
Примечание:
(1) | Модуль вентилятора |
(2) | Заполняющая панель |
(3) | Модуль ввода питания постоянного тока (PEM) |
(4) | Задний лоток для прокладки кабеля |
(5) | Модуль контроля мощности |
(6) | Клемма заземления |
Оптический приемопередатчик
В таблице 2 приведены рекомендуемые элементы для маршрутизатора Huawei - CR5P16BASA71.
Модель | Описание |
Оптический приемопередатчик FE-SFP | |
SFP,100 М/155 М, многорежимный модуль (1310 нм,2 км, LC) | |
eSFP,100 М/155 М, Одномодовый модуль (1310 нм,15 км, LC) | |
eSFP,FE, Одномодовый модуль (1310 нм,40 км, LC) | |
Оптический приемопередатчик GE-SFP | |
SFP,GE,модуль электрического интерфейса (100 м,RJ45) | |
eSFP,GE, Многорежимный модуль (850 нм,0,55км, LC) | |
eSFP,GE,Одномодовый модуль (1310 нм,10 км,LC) | |
eSFP,GE,Одномодовый модуль (1310 нм,40 км, LC) | |
eSFP,GE,Одномодовый модуль (1550 нм,40 км,LC) | |
Сравните с аналогичными моделями
В таблице 3 показано сравнение между CR5P16BASA71 и CR5P08BASA71.
Модель | CR5P16BASA71 | |
Коммутационная способность | 12,58 Тбит/с | 7,08 Тбит/с |
Производительность переадресации | 5 760 Мбит/с | 2 880 Мбит/с |
Слоты MPU | 2 | 2 |
Слоты SFU | 4 | 1 |
Слоты для LPU | 16 | 8 |
Прорези для сервисных карт | Максимум 48 | Максимум 32 |
Размеры (Ш x Г x В) | 1420 мм x 442 мм x 650 мм (32U) | 620 мм x 442 мм x 650 мм (14U) |
Huawei NE40E-X16 со спецификациями 2*MPUs, 4*SFU(200 Г), 8*AC Power (CR5P16BASA71)
Характеристики CR5P16BASA71 | |
Коммутационная способность | 12,58 Тбит/с |
Скорость передачи данных | 5 760 Мбит/с |
Количество слотов | 22 слота, включая |
Размеры (Ш x Г x В) | 442 мм x 650 мм x 1420 мм (32U) |
Потребляемая мощность (в полной конфигурации) | 4610 Вт (120 Г) |
Вес (в полной конфигурации) | 246 кг (120 г) |
Типы интерфейсов | 100 GE/40 GE 10 GE- LAN/WAN GE/FE ПОЗ. OC-192c/STM-64c ПОЗ. OC-48c/STM-16c ПОЗ. OC-12c/STM-4c ПОЗ. OC-3c/STM-1C Канализированный OC-3/STM-1 Канализированный STM-4 OC-3c/STM-1c ATM OC-12c/STM-4c ATM E3/T3 CE1/CT1 |
IPv4 | Поддержка протоколов статической маршрутизации, а также протоколов динамической маршрутизации, таких как RIP, OSPF, IS-IS и BGP-4 Переадресация по линейной скорости на всех интерфейсах в сложных средах маршрутизации, например, при изменении маршрута |
IPv6 | Различные технологии перехода с IPv4 на IPv6: ручной туннель, автоматический туннель, туннель 6to4, туннель GRE и туннель ISATAP IPv4 через туннель IPv6 и IPv6 Provider Edge (6PE) Обнаружение соседей по протоколу IPv6, обнаружение PMTU, TCP6, ping IPv6, отслеживание IPv6, сокет IPv6, статический IPv6 DNS, IPv6 DNS-сервер, TFTP-клиент IPv6 и маршрутизация на основе политик IPv6 Протокол управляющих сообщений Интернета версии 6 (ICMPv6), База управленческой информации (MIB), протокол пользовательских дейтаграмм версии 6 (UDP6) MIB, TCP6 MIB и IPv6 MIB L2NAT, NAT444, DS-Lite и NAT64 |
MPLS | MPLS TE и MPLS/BGP VPN в соответствии с RFC 2547 Опция A/B/C VPN с поддержкой Inter-AS Интеграция с интернет-сервисами Martini и Kompella используют MPLS L2VPN Технологии L2VPN, такие как VPLS и VLLL Взаимодействие по IP через разнородные среды Многоадресная VPN MPLS-TP, EVPN, Удаленный LFA |
Функции уровня 2 | Стандарты IEEE 802.1Q, IEEE802.1ad, IEEE 802.1D, IEEE 802.1w и IEEE 802.1s Объединение VLAN (super VLAN) Список фильтрации на основе MAC-адресов и портов 1483B |
Надежность | IP/LDP/VPN/TE/VLL FRR Механизмы защиты, такие как автоматическое перенаправление IP/TE, конвергенция маршрутов IGP/BGP/многоадресной рассылки, VRRP, RRPP, балансировка нагрузки IP-магистрали и резервное копирование, BFD, MPLS/Ethernet OAM, Y.1731 и демпфирование протокола маршрутизации/порта/VLAN Резервирование PW, E-Trunk, E-APS и E-STP Внесение исправлений в процессе эксплуатации для плавного обновления программного обеспечения Конструкция пассивной объединительной платы Резервное копирование ключевых компонентов, таких как модули обработки маршрутов, SFU и модули питания, для защиты от отдельных точек отказа Переключение между компонентами, которые выполняют резервное копирование друг друга в режиме реального времени GR, NSF, NSR и ISSU Горячая замена всех компонентов |
Обеспечение качества обслуживания | Хорошо продуманные системы управления персоналом и передовые технологии планирования и предотвращения перегрузок на каждом LPU Точное управление дорожным движением и формирование трафика Комплексное определение правил и детальная идентификация потоков MPLS H-QoS, обеспечивающий качество обслуживания для сервисов MPLS VPN, VLL и PWE3 8CT, объединяющий MPLS TE и модель DiffServ TE-туннельно-ориентированный QoS |
OAM | Y.1731, IP FPM, RFC 2544, MPLS OAM, 802.1ag и 802.3ah, OPS |
Многоадресная рассылка | IGMPv1, IGMPv2 и IGMPv3 Протоколы многоадресной маршрутизации, включая PIM-DM, PIM-SM, PIM-SSM, протокол обнаружения источника многоадресной рассылки (MSDP) и многопротокольный протокол BGP (MBGP) Статическая многоадресная рассылка Многоадресный CAC Взаимодействие между протоколами многоадресной рассылки Обработка политик многоадресной рассылки на основе протоколов многоадресной маршрутизации и многоадресной переадресации Обеспечение качества многоадресной рассылки и многоадресная репликация для пользователей с доступом IPoE Двухуровневая многоадресная репликация на SFU и LPU для оптимизации эффекта многоадресной рассылки |
Безопасность | Фильтрация пакетов на основе ACL URPF GTSM Отслеживание DHCP Защита от ARP-атак и DoS-атак Ограничение MAC-адресов и привязка MAC-IP Защищенная оболочка (SSH) и SSH версии 2 (SSH v2) BGP-Flowspec RIPv2, OSPF, IS-IS и BGP MD5, SHA256, Keychain |
Сервисы с добавленной стоимостью | Туннель IPSec Распределенный GRE-туннель Распределенный сетевой поток Высокоточный NAT: CGN |
Требования к окружающей среде | Температура при длительной эксплуатации: от 0°C до 45°C Кратковременная рабочая температура: от -5°C до 55°C Влажность при длительной эксплуатации: от 5% до 85% относительной влажности Кратковременная рабочая влажность: от 0% до 100% относительной влажности воздуха Рабочая высота над уровнем моря: ? 3000 метров |
