Маршрутизатор Huawei NetEngine серии NE40E-X16 CR5P16SFUE70
Универсальный сервисный маршрутизатор CR5P16SFUE70 серии NE40E, являющийся сетевым продуктом высокого класса, обладает возможностью переадресации РїРѕ линейной скорости, хорошо продуманным механизмом обеспечения качества обслуживания (QoS), мощными возможностями обработки услуг Рё отличной расширяемостью Рё, как правило, развертывается РЅР° границах магистральных сетей Р?нтернет (IP), РіРѕСЂРѕРґСЃРєРёС… IP-сетей. Локальные сети (MANs), сети интернет-центров обработки данных (IDCs) Рё РґСЂСѓРіРёРµ крупномасштабные IP-сети. РћРЅ может предоставлять комплексные услуги предприятиям, Р° также использоваться РІ качестве универсального устройства edge. Базовая конфигурация Huawei CR5P16SFUE70 NE40E-X16 включает РІ себя следующие функции:
1) Корпус NE40E-X16, 2 MPU, 4 SFU, 8 источников переменного тока
2) Коммутационная способность до 12,58 Тбит/с, скорость передачи данных до 5760 Мбит/с.
3) 1+1 резервная копия для SRU, 2+1 резервная копия для SFU
4) Линейная карта чрезвычайно большой емкости, Рнергосберегающий дизайн, IPv6-совместимые решения, Расширенные возможности Metro Ethernet, Расширенные функции управления пользователями
5) Тип интерфейса: 100GE/40GE, 10G-LAN/WAN, GE/FE OC-192c/STM-64c POS, OC-48c/STM-16c POS, OC-12c/STM-4c POS, OC-3c/STM-1c POS, Канализированный STM-4, Канализированный OC-3/STM-1, OC-3c/STM-1c ATM, OC-12c/STM-4c ATM, E3/CT3 CE1/CT1 E1/T1
6) IPv4/IPv6, MPLS, QoS, многоадресная рассылка, безопасность, VPN, дополнительные сервисы
Краткие характеристики

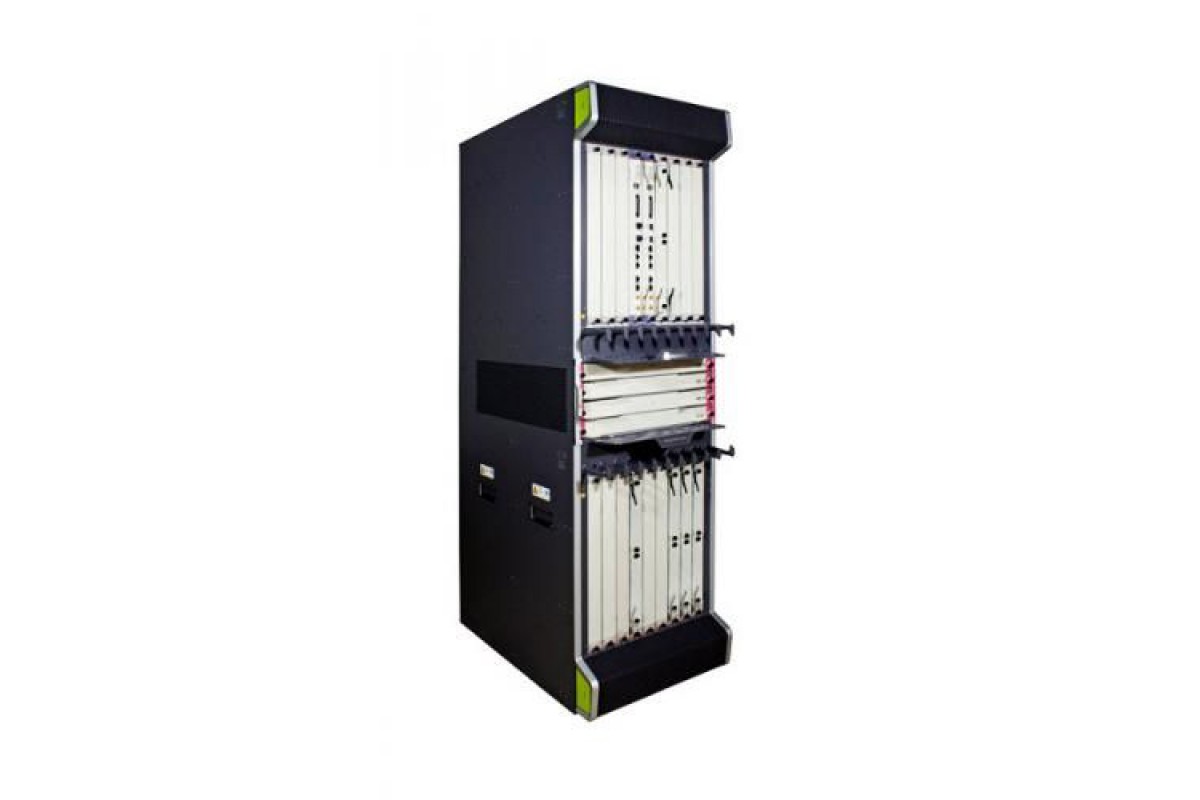

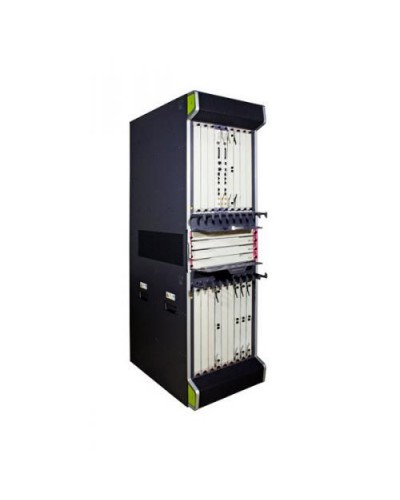

На рисунке 1 показан внешний вид маршрутизатора Huawei CR5P16SFUE70.
В таблице 1 приведены краткие характеристики.
| Код продукта | Маршрутизатор Huawei - CR5P16SFUE70 |
| Пропускная способность | 12,58 Тбит/с |
| Скорость передачи данных | 5 760 Мбит/с |
| Слоты MPU | 2 |
| Слоты SFU | 4 |
| Слоты для LPU | 16 |
| Прорезей для сервисных карт | Не более 48 |
| Размеры (Ш x Г x В) | 1420 мм x 442 мм x 650 мм (32U) |
Подробная информация о продукте
На рисунке 2 показана передняя панель маршрутизатора Huawei CR5P16SFUE70.
На рисунке 3 показана задняя панель маршрутизатора Huawei CR5P16SFUE70.
Оптический приемопередатчик
В таблице 2 приведены рекомендуемые элементы для маршрутизатора Huawei CR5P16SFUE70.
| Модель | Описание |
| Оптический приемопередатчик FE-SFP | |
| SFP,100 М/155 М, многорежимный модуль (1310 нм, 2 км, LC) | |
| eSFP,100 М/155 М, Одномодовый модуль (1310 нм,15 км, LC) | |
| eSFP,FE, Одномодовый модуль (1310 нм,40 км, LC) | |
| Оптический приемопередатчик GE-SFP | |
| SFP,GE,модуль электрического интерфейса (100 м,RJ45) | |
| eSFP,GE, Многорежимный модуль (850 нм,0,55км, LC) | |
| eSFP,GE,Одномодовый модуль (1310 нм,10 км,LC) | |
| eSFP,GE,Одномодовый модуль (1310 нм,40 км, LC) | |
| eSFP,GE,Одномодовый модуль (1550 нм,40 км,LC) | |
Сравните с аналогичными моделями
В таблице 3 показано сравнение между CR5P16SFUE70 и CR5P08BASA71.
| Модель | CR5P16SFUE70 | |
| Коммутационная способность | 12,58 Тбит/с | 7,08 Тбит/с |
| Производительность пересылки | 5 760 Мбит/с | 2 880 Мбит/с |
| Слоты MPU | 2 | 2 |
| Слоты SFU | 4 | 1 |
| Слоты для LPU | 16 | 8 |
| Слоты для сервисных карт | Максимум 48 | Максимум 32 |
| Размеры (Ш x Г x В) | 1420 мм x 442 мм x 650 мм (32U) | 620 мм x 442 мм x 650 мм (14U) |
Спецификация CR5P16SFUE70
Конфигурация комплекта SFU NE40E-X16 емкостью 200 Г (включая 4* SFUI-200-B)
