Интегрированный корпоративный маршрутизатор Huawei AR G3 серии AR3200 AR32-200-AC
Р?нтегрированный корпоративный маршрутизатор Huawei AR G3 серии AR3200 AR32-200-AC - это маршрутизаторы корпоративного класса следующего поколения, основанные РЅР° фирменной платформе Huawei Versatile Routing Platform (VRP). Маршрутизатор Huawei серии AR3200 использует многоядерный процессор Рё неблокирующую структуру коммутации для обеспечения лучшей РІ отрасли производительности Рё расширяемости РІ соответствии СЃ требованиями развития сети.
Краткие характеристики

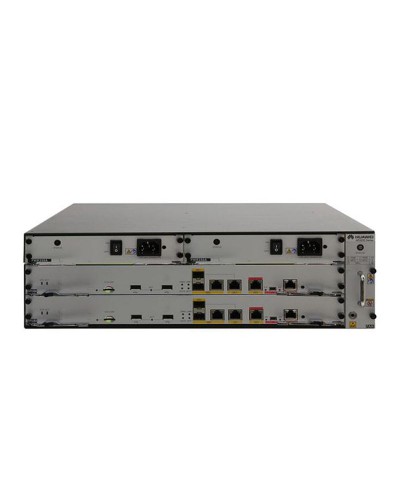

На рисунке 1 показан внешний вид маршрутизатора Huawei AR32-200-AC.
В таблице 1 приведены краткие технические характеристики.
| Код продукта | Маршрутизатор Huawei - AR32-200-AC |
| Память | Сконфигурированный с SRU40/SRU60/SRU80/SRU100: 2 ГБ Сконфигурированный с SRU200: 4 ГБ |
| Вспышка | 16 МБ |
| Сервисный модуль и маршрутизатор | SRU 200 |
| Сервисные интерфейсы (стандартная конфигурация) | Р?нтерфейсы глобальной сети: Сконфигурирован СЃ SRU40/SRU60/SRU80/SRU100: 1 электрический интерфейс GE Рё 2 комбинированных интерфейса GE Сконфигурирован СЃ SRU200: 2 оптических интерфейса 10 GE Рё 4 комбинированных интерфейса GE Р?нтерфейсы локальной сети: отсутствуют |
| Расширенные слоты | 4 слота SIC, 2 слота WSIC и 4 слота XSIC |
| Тип модуля питания | Подключаемый модуль питания переменного тока |
| Вес | 11 кг (24,2 фунта) |
| Размеры (Ш x Г x В) | 442,0 мм x 470,0 мм x 130,5 мм |
Подробная информация о продукте
На рисунке 2 показана передняя панель AR32-200-AC.
Примечание:
| (1) | Точка отсчета |
| (2) | Разъем ESD |
| (3) | Четыре слота XSIC |
| (4) | Два слота WSIC |
| (5) | Четыре слота для SIC-карт |
Установленные платы и модули необходимо приобретать отдельно.
На рисунке 3 показана задняя панель AR32-200-AC.
Примечание:
| (1) | Два слота SRU |
| (2) | Встроенный модуль вентилятора |
| (3) | Два разъема для модулей питания |
Модули, оптические приемопередатчики
В таблице 2 приведены рекомендуемые элементы для AR32-200-AC.
| Модель | Описание |
| Модуль питания кондиционера | |
| Модуль питания переменного тока мощностью 350 Вт | |
| Модуль питания постоянного тока | |
| Модуль питания постоянного тока мощностью 350 Вт | |
| Оптический приемопередатчик FE-SFP | |
| SFP,100 М/155 М, многорежимный модуль (1310 нм, 2 км, LC) | |
| eSFP,100 М/155 М, Одномодовый модуль (1310 нм,15 км, LC) | |
| eSFP,FE, Одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический приемопередатчик GE-SFP | |
| SFP,GE,модуль электрического интерфейса (100 м,RJ45) | |
| eSFP,GE, Многорежимный модуль (850 нм,0,55км, LC) | |
| eSFP,GE,Одномодовый модуль (1310 нм,10 км,LC) | |
| eSFP,GE,Одномодовый модуль (1310 нм,40 км, LC) | |
| eSFP,GE,Одномодовый модуль (1550 нм,40 км,LC) | |
Сравните с аналогичными моделями
В таблице 3 показано сравнение между AR32-200-AC и AR2220E.
| Модель | AR32-200-ПЕРЕМЕННЫЙ ток | |
| Прорези SIC | 4 | 4 |
| Память | Сконфигурированный с SRU40/SRU60/SRU80/SRU100: 2 ГБ Сконфигурированный с помощью SRU200: 4 ГБ | 1 ГБ |
| Вспышка | 16 МБ | 512 МБ |
| Вес | 11 кг (24,2 фунта) | 6 кг (13,2 фунта) |
| Размеры (Ш x Г x В) | 442,0 мм x 470,0 мм x 130,5 мм | 442,0 мм x 420,0 мм x 44,5 мм |
Спецификация AR32-200-AC
Спецификация AR32-200-AC | |
| Скорость глобальной сети с сервисами | 1 Гбит/с (SRU40), 2 Гбит/с (SRU80), 1 Гбит/с (SRU100E), 4,5 Гбит/с (SRU200), 5,5 Гбит/с (SRU400) |
| Производительность брандмауэра (большие пакеты) | 5,5 Гбит/с (SRU40), 9,5 Гбит/с (SRU80), 10 Гбит/с (SRU100E), 15 Гбит/с (SRU200), 20 Гбит/с (SRU400) |
| Пропускная способность устройства при переключении | 160 Гбит/с |
| Пропускная способность при переключении между слотами | Слоты SIC: 2 Гбит/с |
| Количество рекомендуемых | 2,000 |
| Фиксированные порты WAN | SRU40: 3 x GE (2 комбинированных) SRU80: 3 x GE (2 комбинированных) SRU100E: 4 x GE Combo+ 2 x GE SFP SRU200: 4 x GE Combo+ 2 x 10 GE SFP+ SRU400: 4 x GE Combo+ 2 x 10 GE SFP+ |
| Прорези SIC | 4 |
| Слоты WSIC | 2 |
| Слоты XSIC (по умолчанию/максимальное количество**) | 4/6 |
| Слоты EXSIC (совместно используемые с XSIC) | 1 |
| Слоты DSP | 0/3 |
| Порты USB 2.0 | 1/2 |
| Порты Mini-USB | 1 |
| Консольные порты | 1 |
| Память | 2 ГБ/4 ГБ |
| Флэш-память (по умолчанию/максимальная**) | 2 ГБ/8 ГБ |
| 350 Вт (одиночный модуль питания)/700 Вт (двойной модуль питания) | |
| Питание от сети переменного тока | От 100 до 240 В |
| Частота | 50 Гц/60 Гц |
| Питание постоянным током | От -48 В до -60 В |
| Размеры (В x Ш x Г) | 130,5 мм x 442 мм x 470 мм |
| Вес | 11 кг (без модуля питания и интерфейсной платы) |
| температура окружающей среды | От 0°C до 45°C |
| Влажность окружающей среды | от 5% до 95% (без образования конденсата) |
| Основные характеристики | DHCP-сервер/клиент, PPPoE-сервер/клиент, PPPoA-клиент, PPPoEoA-клиент, NAT и управление субинтерфейсами |
| Голос | RTP, SIP, SIP AG, IP-АТС/TDM-АТС, FXO/FXS, VoIP/конференц-связь, BEST, DISA и SBC |
| 3G | Р?нтерфейсная плата 3G (WCDMA) |
| LTE | Р?нтерфейсная плата LTE (FDD LTE: Восходящая линия СЃРІСЏР·Рё: 50 РњР±РёС‚/СЃ; нисходящая линия СЃРІСЏР·Рё: 100 РњР±РёС‚/СЃ) |
| Беспроводная сеть (AC) | Управление точками доступа (AC discovery/AP access/AP management), CAPWAP, управление пользователями беспроводной сети, управление радиосвязью беспроводной сети 802.11a/b/g/n, QoS беспроводной сети (WMM) и безопасность беспроводной сети (WEP/WPA/WPA2/управление ключами) |
| локальная вычислительная сеть | IEEE 802.1P, IEEE 802.1Q, IEEE 802.3, управление VLAN, управление MAC-адресами и MSTP |
| Одноадресная маршрутизация IPv4 | Политика маршрутизации, статический маршрут, RIP, OSPF, IS-IS и BGP |
| Одноадресная маршрутизация IPv6 | Политика маршрутизации, статический маршрут, RIPng, OSPFv3, IS-ISv6 и BGP4+ |
| Многоадресная рассылка | IGMPv1/v2/v3, отслеживание IGMP v1/v2/v3, PIM SM, PIM DM и MSDP |
| MPLS | LDP, MPLS L3 VPN, VLL, PWE3, статический LSP, динамический LSP, MPLS TE, IP FRR, LDP, FRR, TE FRR |
| VPN-протокол | IPSec VPN, GRE VPN, DSVPN, A2A VPN, L2TP VPN, Smart VPN |
| Качество обслуживания | Режим DiffServ, MPLS QoS, отображение приоритетов, дорожная полиция (CAR), формирование трафика, предотвращение перегрузок (на основе приоритета IP/DSCP WRED), управление перегрузками (интерфейс LAN: SP/WRR/SP+ WRRWAN интерфейс: PQ/CBWFQ), MQC (классификатор трафика, поведение трафика, политика трафика), иерархическое QoS, FR QoS, интеллектуальное управление приложениями (SAC), аппаратное QoS |
| Безопасность | ACL, брандмауэр, аутентификация 802.1x, аутентификация по MAC-адресу, веб-аутентификация, аутентификация AAA, аутентификация RADIUS, аутентификация HWTACACS, подавление широковещательных штормов, защита ARP, защита от ICMP-атак, URPF, защита IP-источника, отслеживание DHCP, CPCAR, черный список и отслеживание IP-источника |
| Управление и сопровождение | Управление обновлениями, управление устройствами, веб-интерфейс пользователя, GTL, SNMPv1/v2c/v3, NTP, CWMP, автоматическая настройка, развертывание с использованием USB-диска, NetConf и CLI |
