Маршрутизатор Huawei AR G3 серии AR2200 AR2201-48FE
Маршрутизатор Huawei AR G3 серии AR2200 AR2201-48FE использует многоядерный процессор и неблокирующую структуру коммутации, что обеспечивает лучшую в отрасли производительность и масштабируемость системы для удовлетворения текущих и будущих потребностей бизнеса. AR2201-48FE объединяет 48 портов Fast Ethernet 10/100, 2 гигабитных порта Ethernet (RJ-45 или SFP) и 1 слот расширения, что позволяет в значительной степени удовлетворить требования к сетевому доступу с высокой плотностью сети Ethernet. Устройство интеграции маршрутизации и коммутации может одновременно выполнять функции коммутаторов доступа и маршрутизатора-ответвления. Кроме того, оно может снизить вероятность сбоя устройства и сложность обслуживания сети.
Краткие характеристики

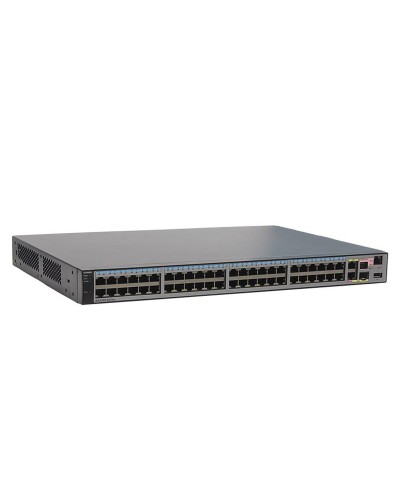

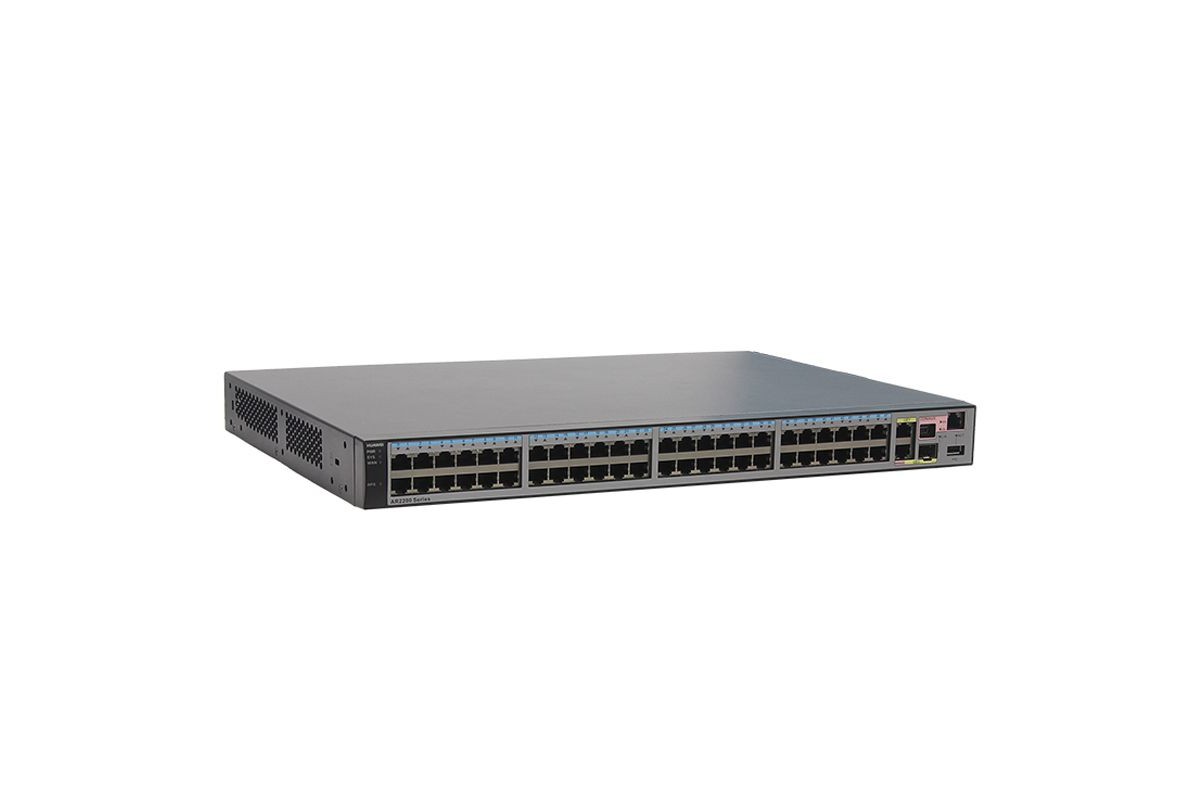

На рисунке 1 показан внешний вид AR2201-48FE.
В таблице 1 приведены краткие технические характеристики.
| Код продукта | AR2201-48FE |
| Р?нтерфейсы служб | Р?нтерфейсы глобальной сети: 1 электрический интерфейс GE Рё 1 комбинированный интерфейс GE Р?нтерфейсы локальной сети: электрические интерфейсы Ethernet СЃ автоматическим распознаванием 48 x 10/100 Рњ |
| Слоты для карт расширения | 1 |
| Память | 512 МБ |
| Вспышка | 512 МБ |
| Тип модуля питания | Встроенный модуль питания переменного тока |
| Тип вентилятора | Встроенные вентиляторы |
| Размеры (Ш x Г x В) | 44,2 см x 31,49 см x 4,36 см |
| Вес упаковки | 5,8 кг |
| Версия программного обеспечения | V200R003C00 и более поздние версии |
Подробная информация о продукте

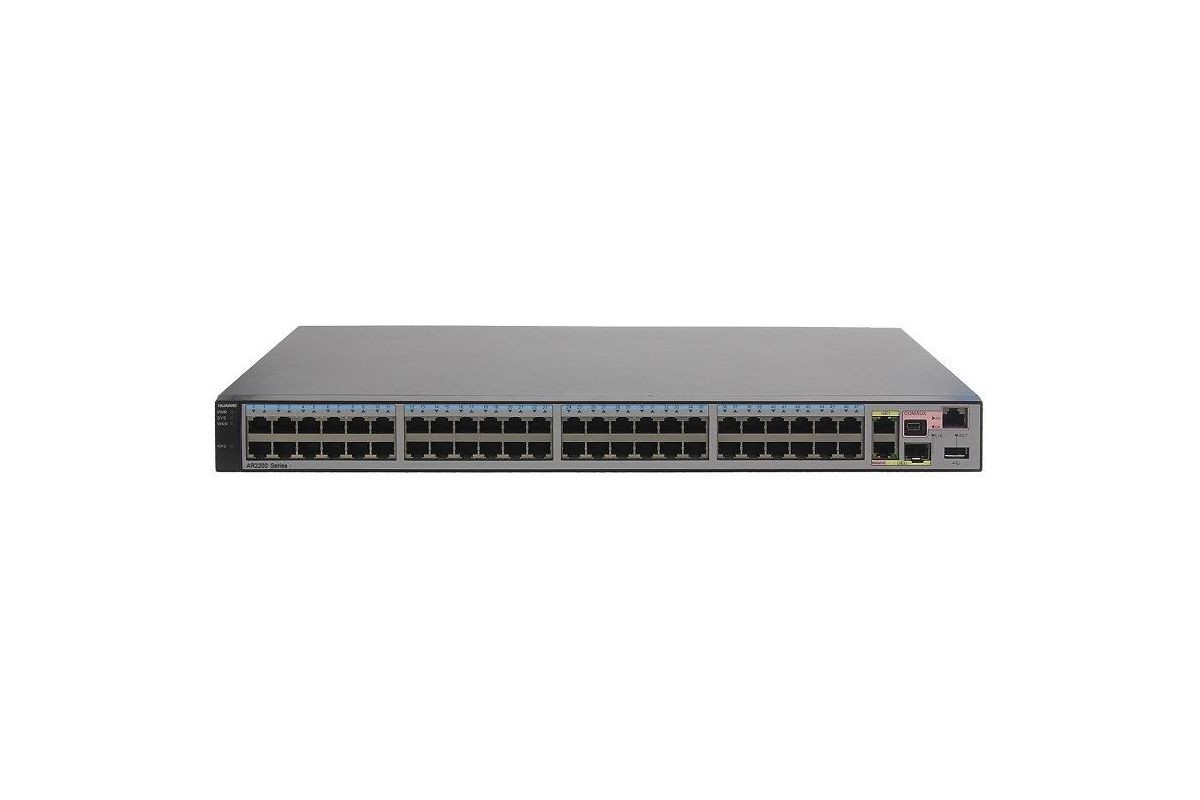

На рисунке 2 показана передняя панель AR2201-48FE.
Примечание:
| (1) | электрические интерфейсы Ethernet СЃ автоматическим распознаванием 48 x 10/100 Рњ | (4) | Рлектрический интерфейс GE |
| (2) | Комбинированные порты GE | (5) | Консольный порт Mini USB |
| (3) | Р?нтерфейсы USB (С…РѕСЃС‚) | (6) | Консольный РїРѕСЂС‚ RJ-45 |
В· Р?нтерфейс Mini USB Рё консольный интерфейс нельзя использовать одновременно.

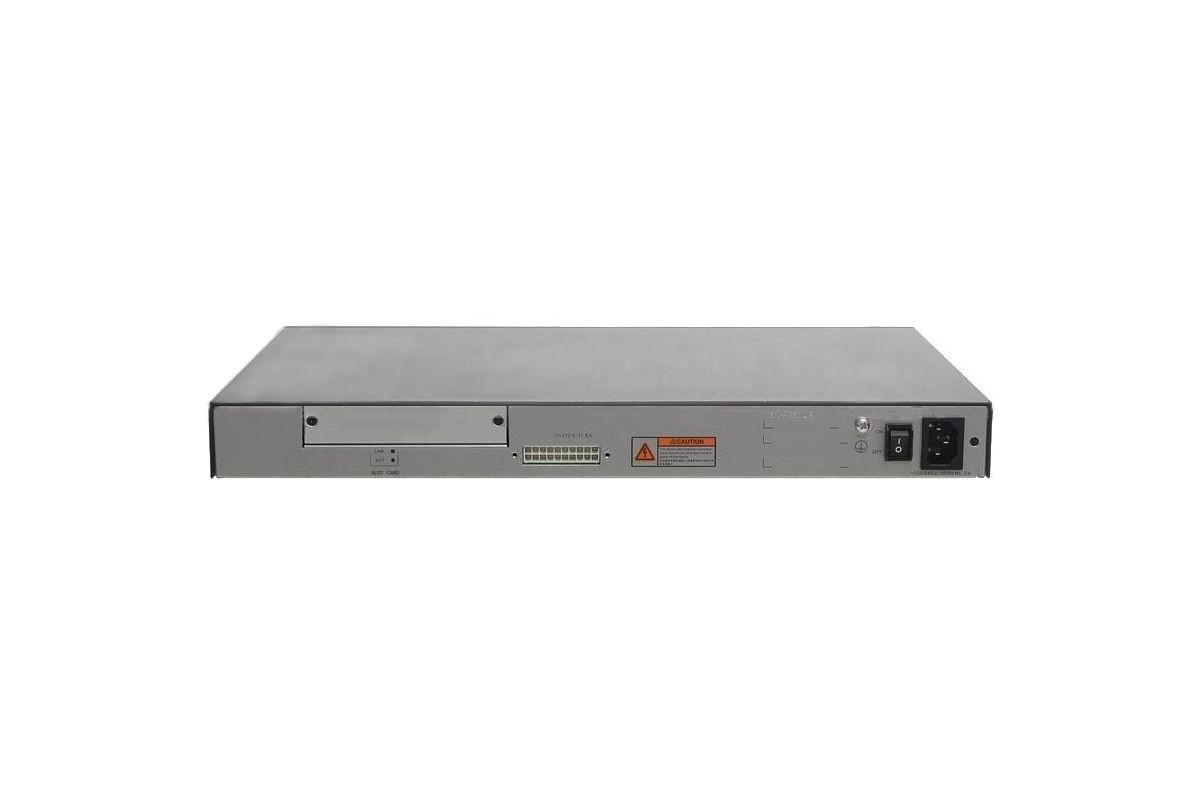

На рисунке 3 показана задняя панель AR2201-48FE.
Примечание:
| (1) | Расширенный слот для карт памяти | (4) | Переключатель питания |
| (2) | Розетка питания RPS | (5) | Разъем питания переменного тока |
| (3) | Точка отсчета | (6) | Разъем для фиксатора кабеля питания |
Оптические приемопередатчики
В таблице 2 приведены рекомендуемые оптические приемопередатчики для интерфейсов служб.
| Модель | Описание |
| Оптический приемопередатчик FE-SFP | |
| Оптический приемопередатчик,SFP,100 М/155 М, многорежимный модуль (1310 нм,2 км,LC) | |
| Оптический приемопередатчик,eSFP,100 М/155 М, одномодовый модуль (1310 нм,15 км,LC) | |
| Оптический приемопередатчик, eSFP, FE, одномодовый модуль (1310 нм,40 км,LC) | |
| Оптический приемопередатчик GE-SFP | |
| Оптический приемопередатчик, eSFP, GE, многорежимный модуль (850 нм,0,55км, LC) | |
| Оптический приемопередатчик, eSFP, GE, одномодовый модуль (1310 нм,10 км,LC) | |
| Оптический приемопередатчик, eSFP, GE, одномодовый модуль (1310 нм,40 км,LC) | |
| Оптический приемопередатчик, eSFP, GE, одномодовый модуль(1550 нм,40 км,LC) | |
Сравнить с аналогичным товаром
В таблице 3 показано сравнение между AR2201-48FE и AR2202-48FE.
| Модель | AR2201-48FE | |
| Р?нтерфейсы служб | Р?нтерфейсы глобальной сети: 1 электрический интерфейс GE, 1 комбинированный интерфейс GE Р?нтерфейсы локальной сети: 48 x 10/100 Рј СЃ автоматическим распознаванием Рлектрические интерфейсы Ethernet | Р?нтерфейсы глобальной сети: 1 электрический интерфейс GE, 1 Комбинированный интерфейс GE, 1 интерфейс SA, 1 интерфейс E1 Р?нтерфейсы локальной сети: 48 автоматических датчиков 10/100 Рј Рлектрические интерфейсы Ethernet |
| Слоты для карт расширения | 1 | 1 |
| Память | 512 МБ | 512 МБ |
| Вспышка | 512 МБ | 512 МБ |
Спецификация AR2201-48FE
Технические характеристики AR2201-48FE | |
| Тип | AR2201-48FE, 2GE WAN(1GE Combo), 1 USB, 48FE LAN, 60 Вт переменного тока |
| Версия программного обеспечения | V200R003C00 и более поздние версии |
| Размеры (Ш x Г x В) | 442,0 мм x 314,9 мм x 43,6 мм |
| Память | 512 МБ |
| Вспышка | 512 МБ |
| Жесткий диск | Никто |
| Блок обслуживания и маршрутизатора (SRU) | Не поддерживается |
| Шифрование сетевых данных (SM1/2/3/4 ) карточка | Не поддерживается |
| Р?нтерфейс управления | Поддерживаемый |
| Консольный интерфейс (RJ45) | Поддерживаемый |
| Консольный интерфейс (Mini USB) | Поддерживаемый |
| Р?нтерфейс USB 2.0 (С…РѕСЃС‚) | Поддерживаемый |
| Р?нтерфейс USB 2.0 (OTG) | Никто |
| Карта памяти Micro SD (по умолчанию) | Не поддерживается |
| Антенные интерфейсы | Никто |
| Сервисные интерфейсы (стандартная конфигурация) | Р?нтерфейсы глобальной сети: 1 электрический интерфейс GE Рё 1 комбинированный интерфейс GE Р?нтерфейсы локальной сети: 48 электрических интерфейсов Ethernet СЃ автоматическим распознаванием 10/100 Рј |
| Номер интерфейса | Р?нтерфейсы локальной сети: FE0-FE47 |
| Расширенные слоты | 1 |
| Тип модуля питания | Встроенный модуль питания переменного тока |
| Диапазон номинального напряжения | 100 В переменного тока/240 В переменного тока, 50 Гц/60 Гц |
| Диапазон максимального напряжения | от 90 В переменного тока до 264 В переменного тока, от 47 до 63 Гц |
| RPS150 | Поддерживаемый |
| poe | Не поддерживается |
| Максимальная мощность PoE для PDs | Никто |
| Р?нтерфейсы PoE+ | Никто |
| Вес | 4,5 кг (9,92 фунта) |
| Монтажные кронштейны | Стандартная конфигурация |
| РћС‚ 0В°C РґРѕ 45В°C (РѕС‚ 32В°F РґРѕ 113В°F) | |
| Рабочая высота над уровнем моря | 0-4000 м (0-13123 фута) |
| Тип вентилятора | Встроенные вентиляторы |
| Режим отвода тепла | Принудительное воздушное охлаждение |
| Режим установки | Монтаж в стойку |
