Маршрутизатор Huawei NetEngine серии NE20E CR2M04BASA02
Универсальный сервисный маршрутизатор Huawei NetEngine серии NE20E-S CR2M04BASA02 обеспечивает мощные возможности доступа к сервисам и их агрегации, а также различные функции, такие как VPN уровня 2/3, MPLS, многоадресная рассылка, QoS, IPv4/IPv6 и т.д., а также гибкий дизайн для обеспечения универсального сетевого решения для корпоративных пользователей, удовлетворяя разнообразные требования к обслуживанию в будущем. Базовая конфигурация Huawei CR2M04BASA02 NE20E-S4 AC включает в себя шасси NE20E-S 4, 2 * MPUE, 2 * источник переменного тока, шнур питания.
NE20E-S использует новейшую платформу VRP8, которая также используется основным маршрутизатором NE5000E. В VRP используется гибкая распределенная платформа (RDF) с разделенными уровнями управления, обслуживания, обработки данных и модулем мониторинга, что значительно повышает гибкость, надежность, управляемость и расширяемость системы. NE20E-S поддерживает различные типы интерфейсов (E1/CE1, POS, CPOS, GE, 10GE и 40GE) и фиксированные порты высокой плотности для обеспечения доступа и агрегации услуг WAN, а также услуг агрегации мультисервисной платформы передачи данных Ethernet (MSTP), удовлетворяющих различным требованиям к обслуживанию.
Краткие характеристики

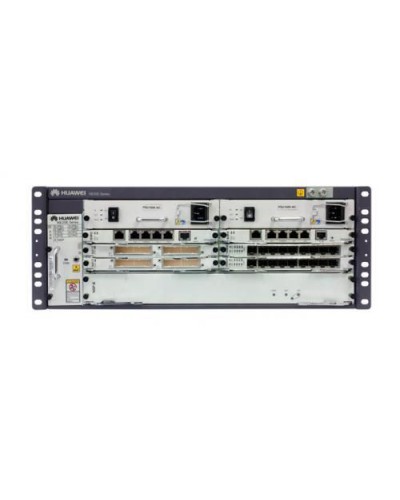

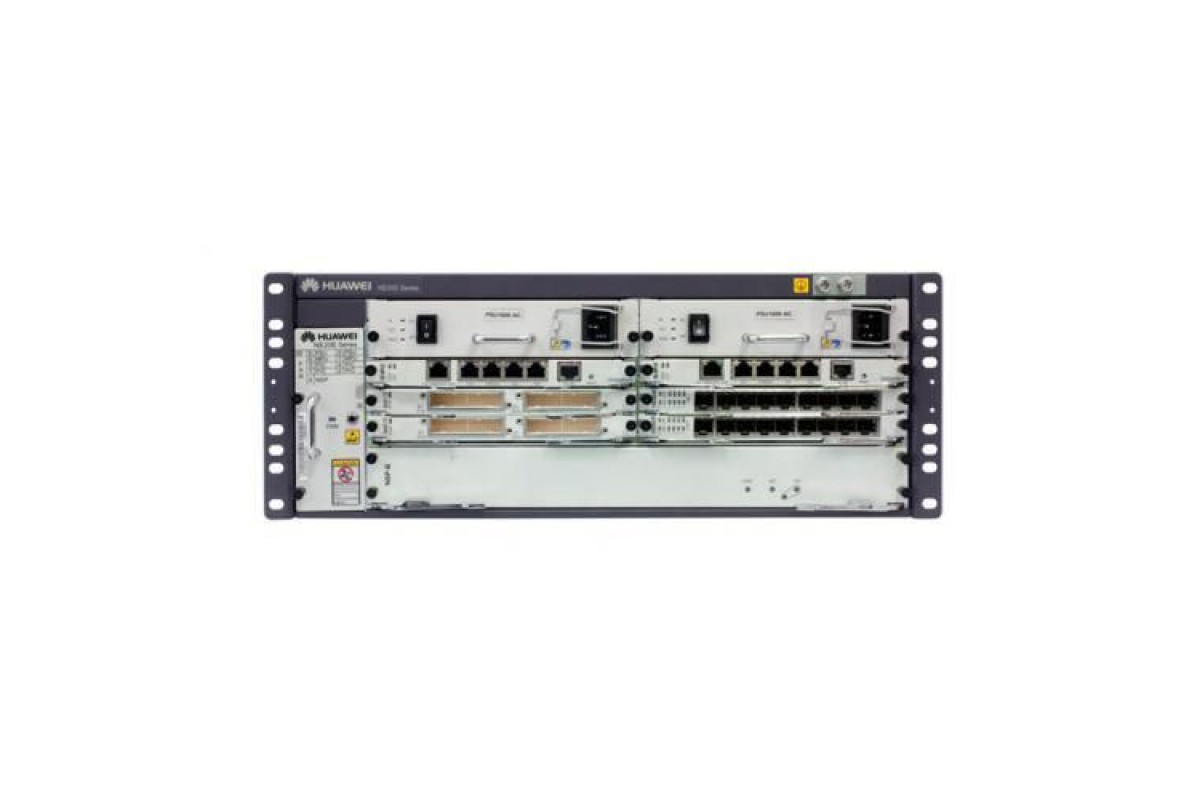

На рисунке 1 показан внешний вид маршрутизатора Huawei CR2M04BASA02.
В таблице 1 приведены краткие характеристики.
| Код продукта | Маршрутизатор Huawei - CR2M04BASA02 |
| Пропускная способность | 480 Гбит/с |
| Скорость передачи данных | 180 Мбит/с |
| Фиксированные порты | никто |
| Количество слотов | 2 мегапикселя 1 NSP 4 фото |
| Потребляемая мощность (в полной конфигурации) | 456 Вт (переменный ток) |
| Вес | 18,1 кг (переменный ток) |
| Размеры (Ш x Г x В) | 175 мм x 442 мм x 220 мм (AC, 4U) |
Сравните с аналогичными изделиями
В таблице 2 показано сравнение между CR2M04BASA02 и CR2P2EBASD10.
| Модель | CR2M04BASA02 | |
| Пропускная способность передачи данных | 480 Гбит/с | 160 Гбит/с |
| Производительность передачи данных | 180 Мбит/с | 70 Мбит/с |
| Фиксированные порты | никто | 2 x 10 GE (SFP+) и 24 x GE (SFP) |
| Количество слотов | 2 мегапикселя 1 NSP 4 фото | 2 фото |
| Потребляемая мощность (в полной конфигурации) | 456 Вт (переменный ток) | 195 Вт (постоянный ток) |
| Вес | 18,1 кг (переменный ток) | 9,3 кг (постоянный ток) |
| Размеры (Ш x Г x В) | 175 мм x 442 мм x 220 мм (AC, 4U) | 89 мм x 442 мм x 220 мм (2U) |
Информация для заказа
В таблице 3 приведены возможные варианты.
| Модель | Описание | Количество |
| CR2M04BASA02 | Базовая конфигурация NE20E-S4 AC (включает в себя шасси NE20E-S4, 2* MPUE, 2* Источник переменного тока, шнур питания, без платы за программное обеспечение и документов) | 1 |
| CR2S20BS8900 | NE20E-S Базовый SW,VRP8,V800R009 | 1 |
| CR2DNSPA0010 | Процессор сетевой службы(NSP-A) | 1 |
| CR2D00E8GF11 | 8-портовая плата физического интерфейса 100/1000 Base-X-SFP | 1 |
Спецификация CR2M04BASA02
Спецификация CR2M04BASA02 | |
| Коммутационная способность | 480 Гбит/с |
| Скорость передачи данных | 180 Мбит/с |
| Фиксированные порты | -- |
| Количество слотов | 2 мегапикселя 1 NSP 4 фото |
| Размеры (В x Ш x Г) | 7,0 дюйма x 17,4 дюйма x 8,6 дюйма = 4U (178 мм x 442 мм x 220 мм переменного тока = 4U) |
| Потребляемая мощность (в полной конфигурации) | 456 Вт (переменный ток) |
| Вес в полной конфигурации | 39,9 фунтов (18,1 кг) (переменный ток) |
| Типы интерфейсов | 40 GE 10 GE GE/FE OC-3c/STM-1c POS OC-12c/STM-4c POS Подключенный к сети OC-3/STM-1 POS E1/CE1 |
| Тактовая синхронизация | Синхронный Ethernet и IEEE 1588v2 |
| Функции уровня 2 | IEEE 802.1q IEEE 802.1p IEEE 802.3ad IEEE 802.1ab Протоколы маршрутизации STP/RSTP/MSTP |
| Протоколы маршрутизации IPv4/IPv6 | Статические маршруты IPv4 и протоколы динамической маршрутизации, такие как RIP, OSPF, IS-IS и BGP Двойной стек IPv4/IPv6 Технологии перехода с IPv4 на IPv6, такие как ручной туннель, туннель 6 на 4 и 6PE Протоколы статической маршрутизации IPv6 и динамической маршрутизации, такие как BGP4+, RIPng, OSPFv3 и IS-ISv6. Обнаружение соседей по протоколу IPv6, обнаружение PMTU, TCP6, ping IPv6, отслеживание IPv6, socket IPv6 и маршрутизация на основе политик IPv6 |
| L2/L3 VPN | LDP через TE, VPLS, H-VPLS и маршрутизацию на основе политик VPN Martini MPLS L2VPN Доступ VLL/VPLS к L3VPN MPLS/BGP L3VPN и inter-AS VPN |
| Многоадресная рассылка | IGMPv1/v2/v3 Отслеживание IGMP Многоадресная рассылка IPv6 Статическая многоадресная маршрутизация PIM-SM PIM-SSM MBGP NG MVPN |
| Вопросы качества | WRED Пятиуровневые вопросы качества обслуживания Вопросы качества обслуживания VLL/PWE3 |
| Надежность | Протокол NSR для OSPF/RIP/LDP/RSVP-TE/PIM/MSDP/IGMP/ARP/L3VPN/IS-IS/BGP/VLL/VRRP GR для BGP/OSPF/IS-IS/LDP/VLL/VPLS/RSVP/L3VPN/PIM BFD для статического маршрута/быстрого перенаправления/VRRP/IS-IS/OSPF/BGP/PIM/LSP/IPv6 Быстрая конвергенция маршрутов BGP/IGP/многоадресной рассылки Защита IP/LDP FRR, TE FRR, VPN FRR и VLL FRR Защита Ethernet OAM, Y.1731 и PWE3 E2E Выпуск и исправление исправлений в процессе эксплуатации для бесперебойного обновления программного обеспечения |
| Безопасность | Фильтрация пакетов на основе ACL AAA Шифрование и аутентификация по протоколу SNMPv3 Отслеживание URPF, GTSM, DHCP Защита от ARP-атак SSHv2 |
| Дополнительные сервисы | NAT, IPSec, GRE и NetStream |
| OAM | Y.1731, IP FPM, MPLS OAM, 802.1ag и 802.3ah |
| Рабочая температура | от -40°F до 149°F |
| Рабочая относительная влажность воздуха | от 5% до 85%, без образования конденсата |
| Рабочая высота над уровнем моря | ? 9 842,5 фута (3000 м) |
