Маршрутизатор Huawei AR2200 серии AR2201-48FE-S
Маршрутизатор Huawei AR G3 серии AR2200 AR2201-48FE-S использует многоядерный процессор и неблокирующую структуру коммутации, что обеспечивает лучшую в отрасли производительность и масштабируемость системы для удовлетворения текущих и будущих потребностей бизнеса. AR2201-48FE-S объединяет 48 портов Fast Ethernet 10/100 и 2 гигабитных порта Ethernet (RJ-45 или SFP), что позволяет в значительной степени удовлетворить требования к сетевому доступу высокой плотности в филиалах.
Краткие характеристики

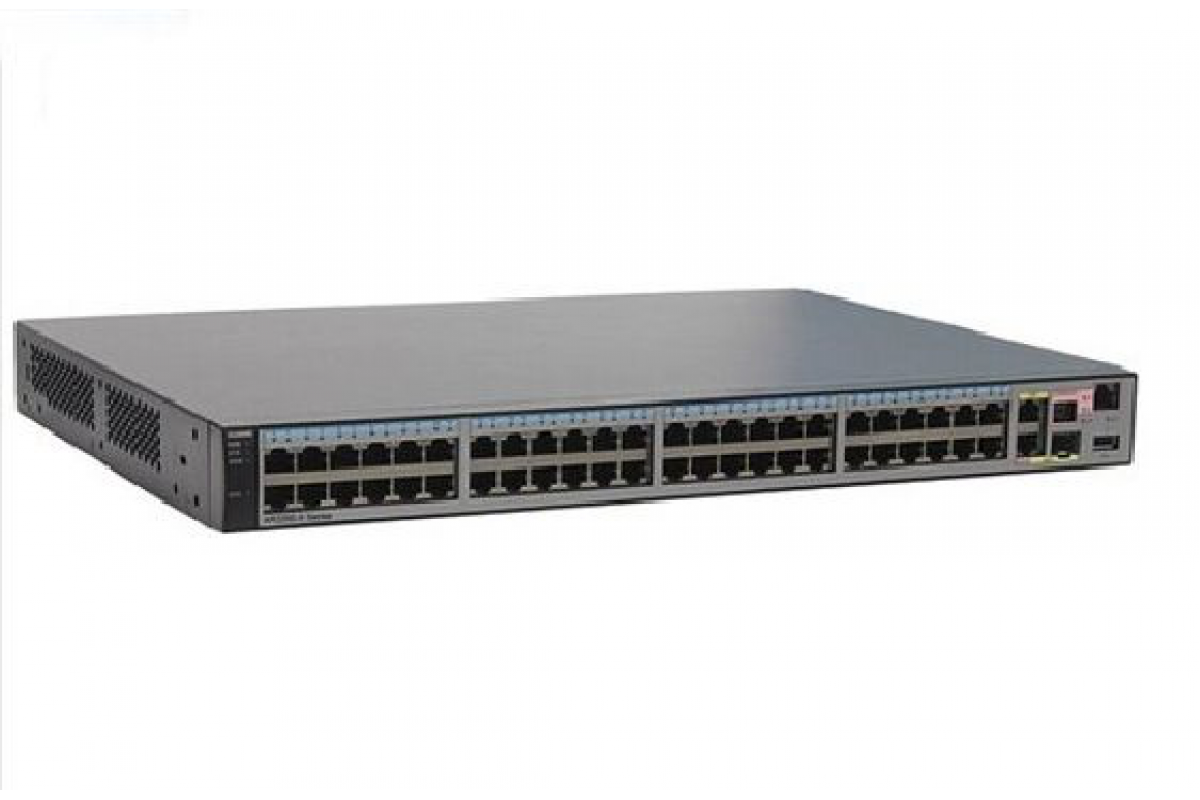

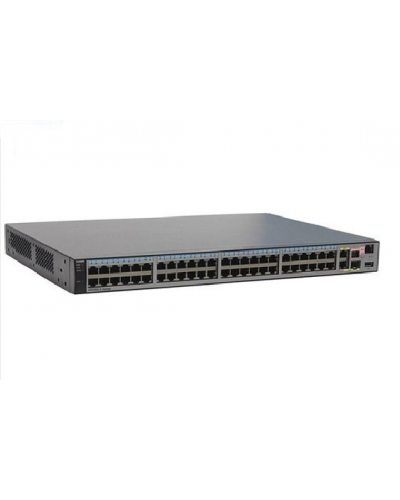

На рисунке 1 показан внешний вид маршрутизатора Huawei AR2201-48FE-S.
В таблице 1 приведены краткие технические характеристики.
| Код продукта | Маршрутизатор Huawei - AR2201-48FE-S |
| Память | 512 МБ |
| Вспышка | 512 МБ |
| Сервисные интерфейсы (стандартная конфигурация) | Интерфейсы глобальной сети: 1 электрический интерфейс GE и 1 комбинированный интерфейс GE Интерфейсы локальной сети: 48 электрических интерфейсов Ethernet с автоматическим распознаванием 10/100 м |
| Расширенные слоты | 1 |
| Тип модуля питания | Встроенный модуль питания переменного тока |
| Вес | 4,5 кг (9,92 фунта) |
| Размеры (Ш x Г x В) | 442,0 мм x 314,9 мм x 43,6 мм |
Подробная информация о продукте
На рисунке 2 показана передняя панель маршрутизатора Huawei - AR2201-48FE-S.
Примечание:
| (1) | Расширенный слот для карт памяти |
| (2) | Розетка питания RPS |
| (3) | Переключатель питания |
| (4) | Разъем питания переменного тока |
| (5) | Разъем для крепления шнура питания |
На рисунке 3 показана задняя панель маршрутизатора Huawei - AR2201-48FE-S
Примечание:
| (1) | Электрические интерфейсы 48 FE |
| (2) | Комбинированный интерфейс GE |
| (3) | Один USB-интерфейс (хост) |
| (4) | Интерфейс CON/AUX |
| (5) | Интерфейс Mini USB |
| (6) | Единый электрический интерфейс GE |
Модули, платы
В таблице 2 приведены рекомендуемые элементы для маршрутизатора Huawei - AR2201-48FE-S.
| Модель | Описание |
| Модуль питания переменного тока | |
| Модуль питания RPS мощностью 150 Вт | |
| Оптический приемопередатчик FE-SFP | |
| SFP,100 М/155 М, многорежимный модуль (1310 нм,2 км, LC) | |
| eSFP,100 М/155 М,Одномодовый модуль (1310 нм,15 км, LC) | |
| eSFP,FE,Одномодовый модуль (1310 нм,40 км, LC) | |
| Оптический приемопередатчик GE-SFP | |
| SFP,GE,Модуль электрического интерфейса (100 м, RJ45) | |
| eSFP,GE, многорежимный модуль (850 нм,0,55км, LC) | |
| eSFP,GE,Одномодовый модуль (1310 нм,10 км, LC) | |
| eSFP,GE,Одномодовый модуль (1310 нм,40 км, LC) | |
| eSFP,GE,Одномодовый модуль (1550 нм,40 км,LC) | |
Сравнение с аналогичными моделями
В таблице 3 показано сравнение между AR2201-48FE-S и AR2204-27GE.
| Модель | AR2201-48FE-S | |
| Скорость WAN с сервисами | 200 Мбит/с | 200 Мбит/с |
| Слоты SIC | 0 | 4 |
| Фиксированные порты глобальной сети | 2 x GE (1 комбинированный) | 3 x GE (1 комбинированный) |
| Память | 512 МБ | 512 МБ |
| Размеры (Ш x Г x В) | 44,5 мм x 442 мм x 310 мм | 44,5 мм x 442 мм x 420 мм |
Спецификация AR2201-48FE-S
Спецификация AR2201-48FE-S | |
| Скорость глобальной сети с сервисами*** | 200 Мбит/с |
| Производительность брандмауэра (для больших пакетов) | 900 Мбит/с |
| Пропускная способность устройств | - |
| Рекомендуемое количество пользователей | 150 |
| Фиксированные порты глобальной сети | 2 x GE (1 x комбинированный порт) |
| Стационарные порты LAN | 48 x FE (FE0, FE47 могут быть сконфигурированы как интерфейсы WAN) |
| Слоты SIC | 0 |
| Слоты WSIC (по умолчанию/максимальное количество**) | 0 |
| Слоты XSIC (по умолчанию/максимальное количество**) | 0 |
| Порты USB 2.0 | 1 |
| Порты Mini-USB | 1 |
| Консольный порт | 1 |
| Память | 512 МБ |
| Флэш-память (по умолчанию/максимальная**) | 512 МБ |
| Максимальная мощность | 60 Вт |
| Резервный источник питания | Внешний RPS |
| Питание от сети переменного тока | От 100 до 240 В |
| Частота | 50 Гц/60 Гц |
| Питание постоянным током | - |
| Размеры (В x Ш x Г) | 44,5 мм x 442 мм x 310 мм |
| Вес | 4,8 кг |
| температура окружающей среды | От 0°C до 45°C |
| Относительная влажность воздуха | от 5% до 95% (без образования конденсата) |
| Основные характеристики | DHCP-сервер/клиент, PPPoE-сервер/клиент, PPPoA-клиент, PPPoEoA-клиент, NAT и управление субинтерфейсами |
| Интерфейсная карта 3G (WCDMA) | |
| LTE | Интерфейсная карта LTE (FDD LTE: Восходящая линия связи: 50 Мбит/с; нисходящая линия связи: 100 Мбит/с) |
| Беспроводная сеть (AC) | Управление точками доступа (AC discovery/AP access/AP management), CAPWAP, управление пользователями беспроводной сети, управление радиосвязью беспроводной сети (802.11a/b/g/n, QoS беспроводной сети (WMM) и безопасность беспроводной сети (WEP/WPA/WPA2/управление ключами) |
| локальная вычислительная сеть | IEEE 802.1P, IEEE 802.1Q, IEEE 802.3, управление VLAN, управление MAC-адресами и MSTP |
| Одноадресная маршрутизация IPv4 | Политика маршрутизации, статический маршрут, RIP, OSPF, IS-IS и BGP |
| Одноадресная маршрутизация IPv6 | Политика маршрутизации, статический маршрут, RIPng, OSPFv3, IS-ISv6 и BGP4+ |
| Многоадресная рассылка | IGMPv1/v2/v3, отслеживание IGMP v1/v2/v3, PIM SM, PIM DM и MSDP |
| MPLS | LDP, MPLS L3 VPN, VLL, PWE3, статический LSP, динамический LSP, MPLS TE, IP FRR, LDP FRR, TE?FRR |
| VPN-протокол | IPSec VPN, GRE VPN, DSVPN, A2A VPN, L2TP VPN, Smart VPN |
| Качество обслуживания | Режим DiffServ, MPLS QoS, отображение приоритетов, регулирование дорожного движения с фиксированной скоростью доступа (CAR), формирование трафика, предотвращение перегрузок (на основе IP-прецедента LDP, MPLS L3 VPN, VLL, PWE3, статический LSP, динамический LSP, MPLS TE, IP FRR, LDP FRR, TE FRR (WRED на основе интерфейса/DSCP), управление перегрузками (интерфейс локальной сети: SP, WRR, SP + WRR; интерфейс глобальной сети: PQ/CBWFQ), MQC (классификатор трафика, поведение трафика и политика трафика), иерархическое QoS, FR QoS, интеллектуальное управление приложениями (SAC) и жесткое QoS (Поддержка основных плат SRU80) |
| Безопасность | ACL, брандмауэр, аутентификация 802.1x, аутентификация по MAC-адресу, веб-аутентификация, аутентификация AAA, аутентификация RADIUS, аутентификация HWTACACS, подавление широковещательных штормов, защита ARP, защита от ICMP-атак, URPF, защита IP-источника, отслеживание DHCP, CPCAR, черный список и отслеживание IP-источника |
| Управление и техобслуживание | Управление обновлениями, управление устройствами, веб-интерфейс пользователя, GTL, SNMPv1/v2c/v3, NTP, CWMP, автоматическая настройка, развертывание с использованием USB-диска и интерфейса командной строки |
