Маршрутизатор Huawei следующего поколения AR1200 серии AR1220EV
Маршрутизатор Huawei AR G3 серии AR1220 voice bundle AR1220EV - это комплексное решение для небольших предприятий или филиалов, обеспечивающее передачу голоса, беспроводной контроллер и безопасность.
Краткие характеристики

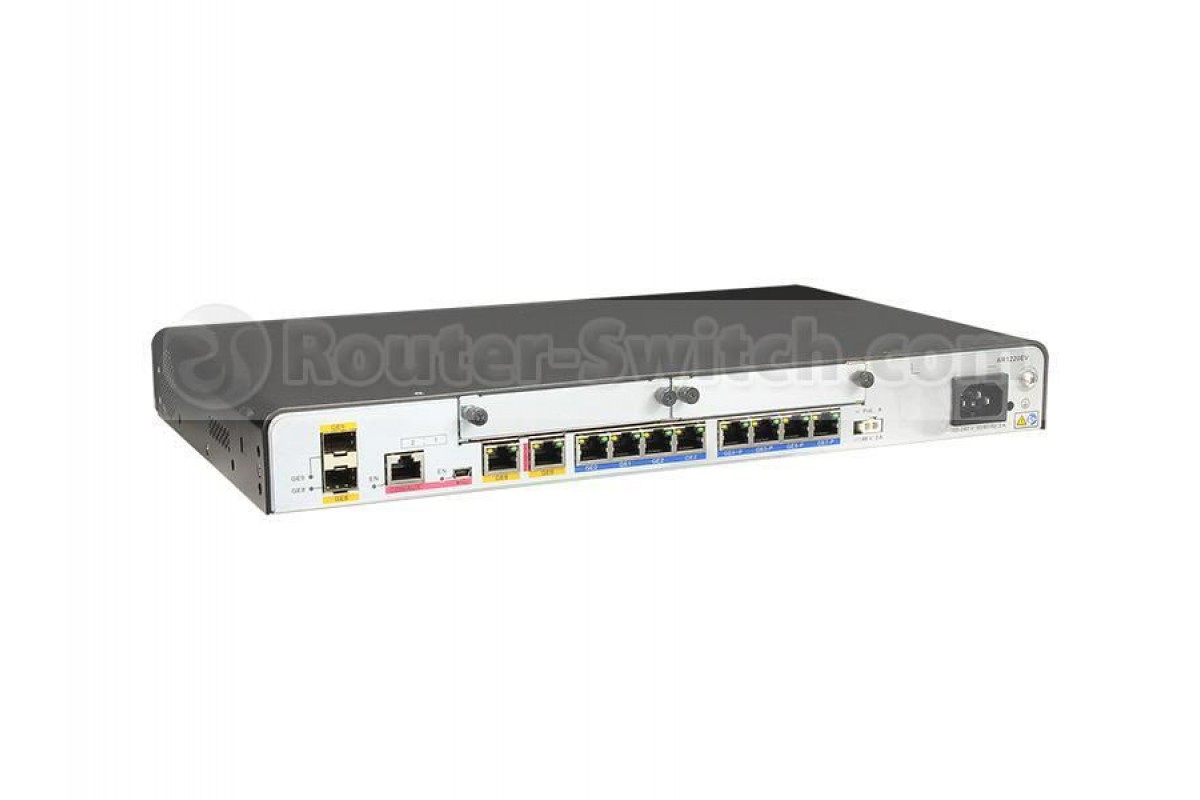

На рисунке 1 показан внешний вид AR1220EV.
В таблице 1 приведены краткие технические характеристики.
| Код продукта | Маршрутизатор Huawei - AR1220EV |
| Память | 1 ГБ |
| Вспышка | 512 МБ |
| Сервисные интерфейсы (стандартная конфигурация) | Р?нтерфейсы глобальной сети: 2 комбинированных интерфейса GE Р?нтерфейсы локальной сети: 8 электрических интерфейсов Ethernet СЃ автоматическим распознаванием 10/100/1000 Рњ |
| Расширенные разъемы | 2 разъема SIC |
| Номер интерфейса | Р?нтерфейсы локальной сети: FE0-FE7 |
| Тип модуля питания | Встроенный модуль питания от сети переменного тока |
| Вес | 2,9 кг (6,39 фунтов) |
| Размеры (Ш x Г x В) | 390,0 мм x 232,5 мм x 44,5 мм |
Подробная информация о продукте
На рисунке 2 показана передняя панель AR1220EV.
Примечание:
| (1) | Два USB-интерфейса (хост) |
| (2) | ПЕРВАЯ кнопка |
На рисунке 3 показана задняя панель AR1220EV.
Примечание:
| (1) | Два комбинированных интерфейса GE |
| (2) | Консольный интерфейс |
| (3) | Р?нтерфейс Mini USB |
| (4) | Восемь электрических интерфейсов GE |
| (5) | poe |
| (6) | Разъем питания переменного тока |
| (7) | Два слота SIC |
Оптический приемопередатчик, Карты памяти
В таблице 2 приведены рекомендуемые элементы для AR1220EV.
| Модель | Описание |
| Оптический приемопередатчик FE-SFP | |
| SFP,100 М/155 М, многорежимный модуль (1310 нм,2 км, LC) | |
| eSFP,100 М/155 М, Одномодовый модуль (1310 нм,15 км, LC) | |
| eSFP,FE, Одномодовый модуль (1310 нм, 40 км, LC) | |
| Оптический приемопередатчик GE-SFP | |
| SFP,GE,модуль электрического интерфейса (100 м,RJ45) | |
| eSFP,GE, Многорежимный модуль (850 нм,0,55км, LC) | |
| eSFP,GE,Одномодовый модуль (1310 нм,10 км,LC) | |
| eSFP,GE,Одномодовый модуль (1310 нм,40 км, LC) | |
| eSFP,GE,Одномодовый модуль (1550 нм,40 км, LC) | |
| Плата интерфейса WAN | |
| 1-Портовая канализированная/неканализированная плата интерфейса глобальной сети E3/T3 | |
| Р?нтерфейсная плата xDSL | |
| 1-Портовый модуль интерфейса глобальной сети VDSL2 через POTS | |
Сравните с аналогичными изделиями
В таблице 3 показано сравнение AR1220EV и AR1220VWBA00.
| Модель | AR1220EV - источник питания | |
| Скорость WAN с сервисами | 400 Мбит/с | 200 Мбит/с |
| Фиксированные порты WAN | 2 комбинированных порта GE | 2 комбинированных порта GE |
| Фиксированные порты LAN | 8 x FE (могут быть сконфигурированы как интерфейсы WAN) | 8 x FE (могут быть сконфигурированы как интерфейсы WAN) |
| Р?гровые автоматы | Количество слотов SIC: 2 Количество слотов WSIC (РїРѕ умолчанию/максимальное): 0/1 | |
| Память | 1 ГБ | 512 МБ |
Спецификация AR1220EV
Спецификация AR1220EV | |
| Скорость глобальной сети с сервисами*** | 400 Мбит/с |
| Производительность брандмауэра (для больших пакетов) | 1800 Мбит/с |
| Пропускная способность устройств | 8 Гбит/с |
| Пропускная способность слотов при переключении | Слоты SIC и WSIC: 2 Гбит/с |
| Количество рекомендованных пользователей | 100 |
| Фиксированные порты WAN | 2 комбинированных порта GE |
| Фиксированные порты LAN | 8 портов GE (могут быть сконфигурированы как интерфейсы WAN) |
| Слоты SIC | 2 |
| Слоты WSIC (по умолчанию/максимальное количество) | 0/1 |
| DSP-слоты | По умолчанию поддерживается 32 канала |
| вай-Фай | - |
| Порты USB 2.0 | 2 |
| Порты Mini-USB | 1 |
| Последовательный вспомогательный/Консольный порт | 1 |
| Память | 1 ГБ |
| Вспышка | 512 МБ |
| Макс. Сила | 60 Вт |
| Мощность PoE | Внешняя 100 Вт |
| Питание от сети переменного тока | От 100 до 240 В |
| Частота | 50 Гц/60 Гц |
| Питание постоянным током | - |
| Размеры (В x Ш x Г) | 44,5 мм x 390 мм x 220 мм |
| Вес | 2,9 кг (без интерфейсных плат) |
| температура окружающей среды | От 0°C до 45°C** |
| Относительная влажность | от 5% до 95% (без конденсации) |
| DHCP-сервер/клиент, PPPoE-сервер/клиент, PPPoA-сервер/клиент, PPPoEoA-сервер/клиент, NAT и управление вспомогательными интерфейсами | |
| Голос | RTP, SIP, SIP AG, IP-АТС/TDM-АТС, FXO/FXS, VoIP/конференц-связь, BEST, DISA и SBC (только голосовые модели поддерживают функции голосовой связи) |
| Беспроводная сеть (точка доступа) | Управление точками доступа, WLAN QoS (WMM), безопасность WLAN (WEP/WPA/WPA2/управление ключами), управление радиосвязью WLAN (802.11b/g/n) и управление пользователями WLAN (только модели WLAN поддерживают функции WLAN AP). |
| БЕСПРОВОДНАЯ СЕТЬ (переменный ток) | Управление точками доступа (AC discovery/AP access/AP management), CAPWAP, управление пользователями беспроводной сети, управление радиосвязью беспроводной сети (802.11a/b/g/n, QoS беспроводной сети (WMM) и безопасность беспроводной сети (WEP/WPA/WPA2/управление ключами) |
| 3G | Р?нтерфейсная плата 3G (WCDMA) |
| LTE | Р?нтерфейсная плата LTE (FDD LTE: Восходящая линия СЃРІСЏР·Рё: 50 РњР±РёС‚/СЃ; Нисходящая линия СЃРІСЏР·Рё: 100 РњР±РёС‚/СЃ) |
| локальная вычислительная сеть | IEEE 802.1P, IEEE 802.1Q, IEEE 802.3, управление VLAN, управление MAC-адресами и MSTP |
| Одноадресная маршрутизация IPv4 | Политика маршрутизации, статический маршрут, RIP, OSPF, IS-IS и BGP |
| Одноадресная маршрутизация IPv6 | Политика маршрутизации, статический маршрут, RIPng, OSPFv3, IS-ISv6 и BGP4+ |
| Многоадресная рассылка | IGMPv1/v2/v3, PIM SM, PIM DM и MSDP |
| MPLS | LDP, MPLS L3 VPN, VLL, PWE3, статический LSP, динамический LSP, MPLS TE, IP FRR, LDP FRR, TE FRR |
| VPN | IPSec VPN, GRE VPN, DSVPN, A2A VPN, L2TP VPN, Smart VPN |
| Качество обслуживания | Режим DiffServ, MPLS QoS, отображение приоритетов, дорожная полиция (CAR), формирование трафика, предотвращение перегрузок (на основе приоритета IP/DSCP WRED), управление перегрузками (интерфейс LAN: SP/WRR/SP + WRR; интерфейс WAN: PQ/CBWFQ), MQC (классификатор трафика, поведение трафика, и политика трафика), иерархическое качество обслуживания, качество беспроводной локальной сети, качество удаленной связи и интеллектуальное управление приложениями (SAC). |
| Безопасность | ACL, брандмауэр, аутентификация 802.1x, аутентификация AAA, аутентификация RADIUS, аутентификация HWTACACS, подавление широковещательных штормов, защита ARP, защита от ICMP-атак, URPF, CPCAR, черный список и отслеживание источника IP |
| Управление и техобслуживание | Управление обновлениями, управление устройствами, веб-интерфейс пользователя, GTL, SNMPv1/v2c/v3, NTP, CWMP, автоматическая настройка, развертывание с использованием USB-диска и интерфейса командной строки |
