Маршрутизатор Huawei серии AR2240 AR0M0024DC00
Маршрутизатор Huawei AR G3 серии AR2240 AR0M0024DC00 предназначен для штаб-квартир и филиалов предприятий среднего размера и обеспечивает масштабируемую и безопасную унифицированную передачу голоса и данных. Сервисный и маршрутизаторный блоки 40 маршрутизатора AR0M0024DC00 обеспечивают пропускную способность системы до 1 Гбит/с, производительность брандмауэра до 5,5 Гбит/с и коммутационную способность до 80 Гбит/с. Модульная конструкция высотой 2 М повышает масштабируемость и гибкость для интеграции различных интерфейсных плат в одно устройство с целью снижения общей стоимости владения и удовлетворения текущих и будущих потребностей бизнеса.
Краткие характеристики

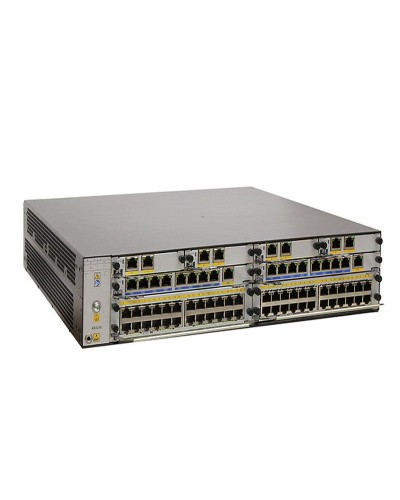

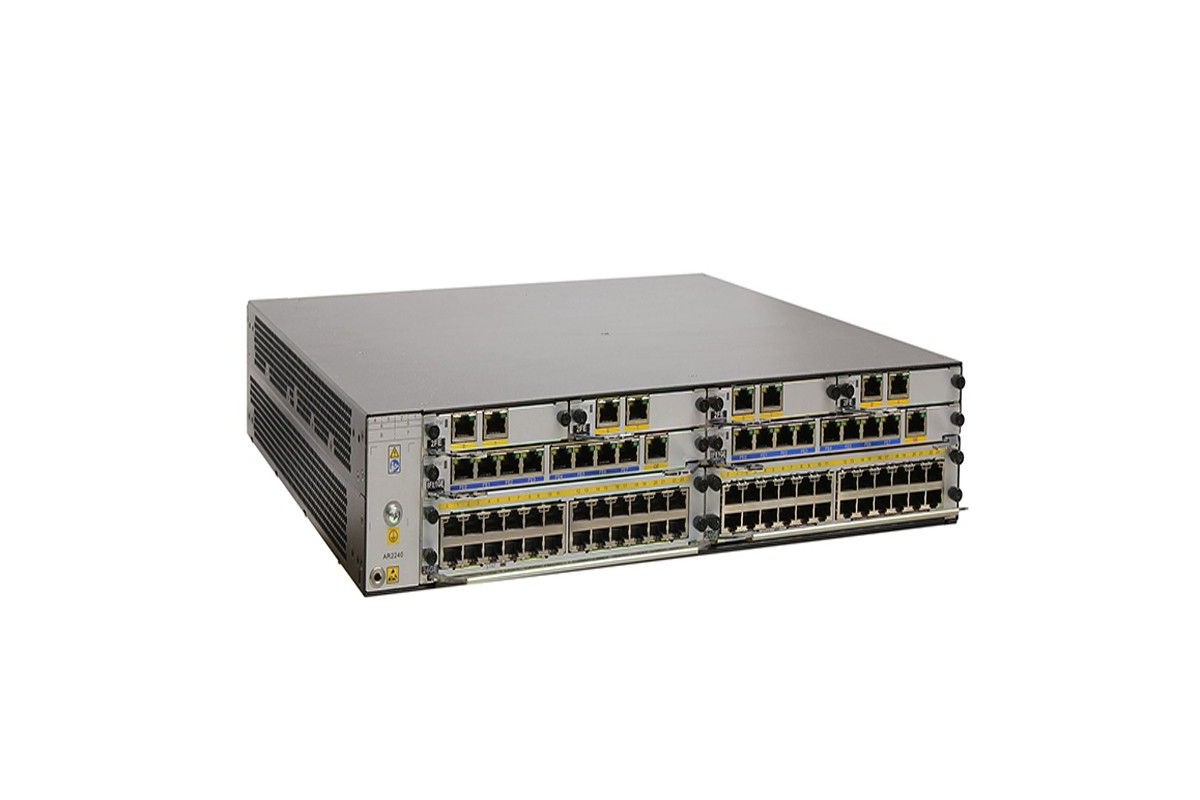

На рисунке 1 показан внешний вид маршрутизатора Huawei - AR0M0024DC00.
В таблице 1 приведены краткие характеристики.
| Код продукта | Маршрутизатор Huawei - AR0M0024DC00 |
| Модуль обслуживания и маршрутизатора | SRU 40 |
| Интерфейсы обслуживания (стандартная конфигурация) | Интерфейсы глобальной сети: Сконфигурирован с SRU40/SRU60/SRU80/SRU100: 1 электрический интерфейс GE и 2 комбинированных интерфейса GE |
| Слоты для карт расширения | 4 слота SIC, 2 слота WSIC и 2 слота XSIC |
| Память | Комплектация SRU40/SRU60/SRU80/SRU100: 2 ГБ |
| Тип модуля питания | Встроенный модуль питания постоянным током |
| Вес | 2 RU |
| Размеры (Ш x Г x В) | 442,0 мм x 470,0 мм x 88,1 мм |
Подробная информация о продукте
На рисунке 2 показана передняя панель маршрутизатора Huawei - AR0M0024DC00.
Примечание:
| (1) | Два разъема для модуля питания |
| (2) | Слоты SRU |
| (3) | Гнездо для модуля вентилятора |
На рисунке 3 показана задняя панель маршрутизатора Huawei AR0M0024DC00 с установленными SIC, WSIC и XSIC.
Примечание: На задней панели имеются 4 слота для SIC, 2 слота для WSIC и 2 слота для XSIC. Эти карты необходимо приобретать отдельно.
Поддерживаемые карты
В таблице 2 приведены рекомендуемые элементы для маршрутизатора Huawei - AR0M0024DC00.
| Модели | Описание |
| Интерфейсная плата локальной сети Ethernet | |
| Huawei AR-4ES2G-S 4-портовая интерфейсная плата Ethernet 1000BASE-RJ45 L2 (SIC) | |
| Интерфейсная плата Ethernet L2 с 8 портами 100M-RJ45 и 1 портом 1000M- RJ45 | |
| 4-Портовая интерфейсная плата Ethernet 1000BASE-SFP-L2 | |
| 8-портовая плата коммутатора Ethernet 10/100 BASE (RJ45) и 1-портовая плата коммутатора Ethernet 10/100/1000base(RJ45)-L3 | |
| 24-портовая интерфейсная плата коммутатора Ethernet 10/100/1000BASE (RJ45)-L2/L3 | |
| Плата голосовой связи | |
| 1-портовая плата интерфейса VE1 | |
| 4-портовая плата голосового интерфейса FXO | |
| Плата интерфейса WAN | |
| 1-Портовый 155-мегабайтный канализированный пакет через интерфейсную карту SDH/Sonet (WSIC) | |
| 1-Портовая канализированная/неканализированная плата интерфейса глобальной сети E3/T3 | |
| Интерфейсная плата xDSL | |
| 1-Портовый модуль интерфейса глобальной сети VDSL2 через POTS | |
| 1-портовый модуль интерфейса ADSL2+ ДОПОЛНИТЕЛЬНЫЙ A/M WAN | |
| Интерфейсная плата xPDN | |
| 1-Портовая двухрежимная интерфейсная плата GPON/EPON | |
Сравнение с аналогичными моделями
В таблице 3 показано сравнение между AR0M0024DC00 и AR0M0024BA00.
| Модель | AR0M0024DC00 | |
| Порты | 3GE WAN (комбинация из 2GE) | 3GE WAN (комбинация из 2GE) |
| Слоты для карт расширения | 4 x SIC, 2 x WSIC 2 x XSIC-слота | 4 x SIC-слота, 2 x WSIC-слота, 2 x XSIC-слота |
| Вспышка | 16 МБ | 16 МБ |
| Память | 2 ГБ | 2 ГБ |
Спецификация AR0M0024DC00
Спецификация AR0M0024DC00 | |
| Скорость глобальной сети с сервисами*** | 1 Гбит/с (с SRU40) 2 Гбит/с (с SRU80) 1 Гбит/с (с SRU100E) 4,5 Гбит/с (с SRU200) |
| Производительность брандмауэра (для больших пакетов) | 5,5 Гбит/с (для SRU40) 9,5 Гбит/с (для SRU80) 10 Гбит/с (для SRU100E) 15 Гбит/с (с SRU200) |
| Количество рекомендуемых пользователей | 1,000 |
| Фиксированные порты WAN | SRU40: 3 x GE (2 x комбинированных) SRU80: 3 x GE (2 x комбинированных) SRU100E: 4 x GE комбинированных+ 2 x GE SFP SRU200: 4 x GE комбинированных+ 2 x 10 GE SFP+ |
| Слоты SIC | 4 |
| Слоты WSIC (по умолчанию/максимальное количество**) | 2/4 |
| Слоты XSIC (по умолчанию/максимальное количество**) | 2/4 |
| Слот EXSIC (используется совместно со слотами XSIC) | 1 |
| Слоты DSP | 0/3 |
| Порты USB 2.0 | 1/2 |
| Порты Mini-USB | 1 |
| Консольный порт | 1 |
| Память | 2 ГБ/4 ГБ |
| Вспышка | 2 ГБ/8 ГБ |
| Максимальная мощность | 350 Вт (одиночный модуль питания) 700 Вт (двойной модуль питания) |
| Резервный источник питания | Внутренний: переменный ток, DC |
| Питание от сети переменного тока | От 100 В до 240 В |
| Частота | 50 Гц/60 Гц |
| от -48 В до -60 В | |
| Размеры (высота x ширина x глубина) | 88,1 мм x 442 мм x 470 мм |
| Вес | 8,95 кг (без модуля питания и интерфейсной платы) |
| температура окружающей среды | От 0°C до 45°C |
| Относительная влажность воздуха | от 5% до 95% (без образования конденсата) |
